ACTERE
ACTERE….
… ist eine Applikation für Testsysteme und industrielle Automatisierung, die Ihnen volle Flexibilität ohne Programmierkenntnisse bietet. Das Programm ermöglicht eine unabhängige Nutzung und Positionierung der Elemente (Multiscreen), ist individuell anpassbar und geeignet für HiL, PiL, XiL, SiL.
Details
Anwendungen: Testsysteme, Industrieanlagen
Download: zum Prospekt >
Die ACTERE-Software ist ein Komplettpaket zur Ansteuerung von Testsystemen und der Automatisierung von Industrieanlagen in allen Branchen. Sie ermöglicht das Durchführen von Messungen, Analysen, Beurteilungen und Dokumentation bei Automatisierungen.
Ihr umfangreiches Schnittstellenpaket erfasst und verarbeitet Daten aus Hard- und Software. Durch Verwendung von standardisierten Kommunikationsschnittstellen und ihrer Fernsteuerbarkeit kann sich die ACTERE in bereits bestehende Arbeitsprozesse und Automatisierungen integrieren bzw. diese erweitern.
Über eine graphische Programmierung können komplexe und parallele Abläufe ohne Programmierkenntnisse erstellt werden. Funktionserweiterungen werden über benutzerdefinierten Skript-Code realisiert. Hierfür wird die einfache Skriptsprache Groovy (basierend auf Java) verwendet. Sie bietet zusätzliche umfangreiche Funktionen für die Kommunikation und Verarbeitung von Daten.
Um eine hohe Sicherheit zu gewährleisten, bietet die ACTERE eine flexible Zugriffskontrolle durch individuelle Rechtevergabe.
ACTERE unterstützt alle KARING-Aktuatoren und bringt bei deren Verwendung verschiedene vordefinierte und intelligente Funktionsbausteine mit.
Die ACTERE unterteilt sich in die Systemkonfiguration und das Projekt. Die Systemkonfiguration ist der Kommunikator zwischen Hard- und Software und sie ist für die Konfiguration von Nutzer bzw. Nutzergruppen und deren systemweiten Rechte zuständig.
Die Systemkonfiguration beinhaltet:
– Benutzer / Benutzergruppen
– Systemweite Rechtevergabe
– Konfiguration und Kalibrierung der Hardware
– Konfiguration softwareseitiges Nothaltverhalten
– Serverkonfiguration für die Fernsteuerung

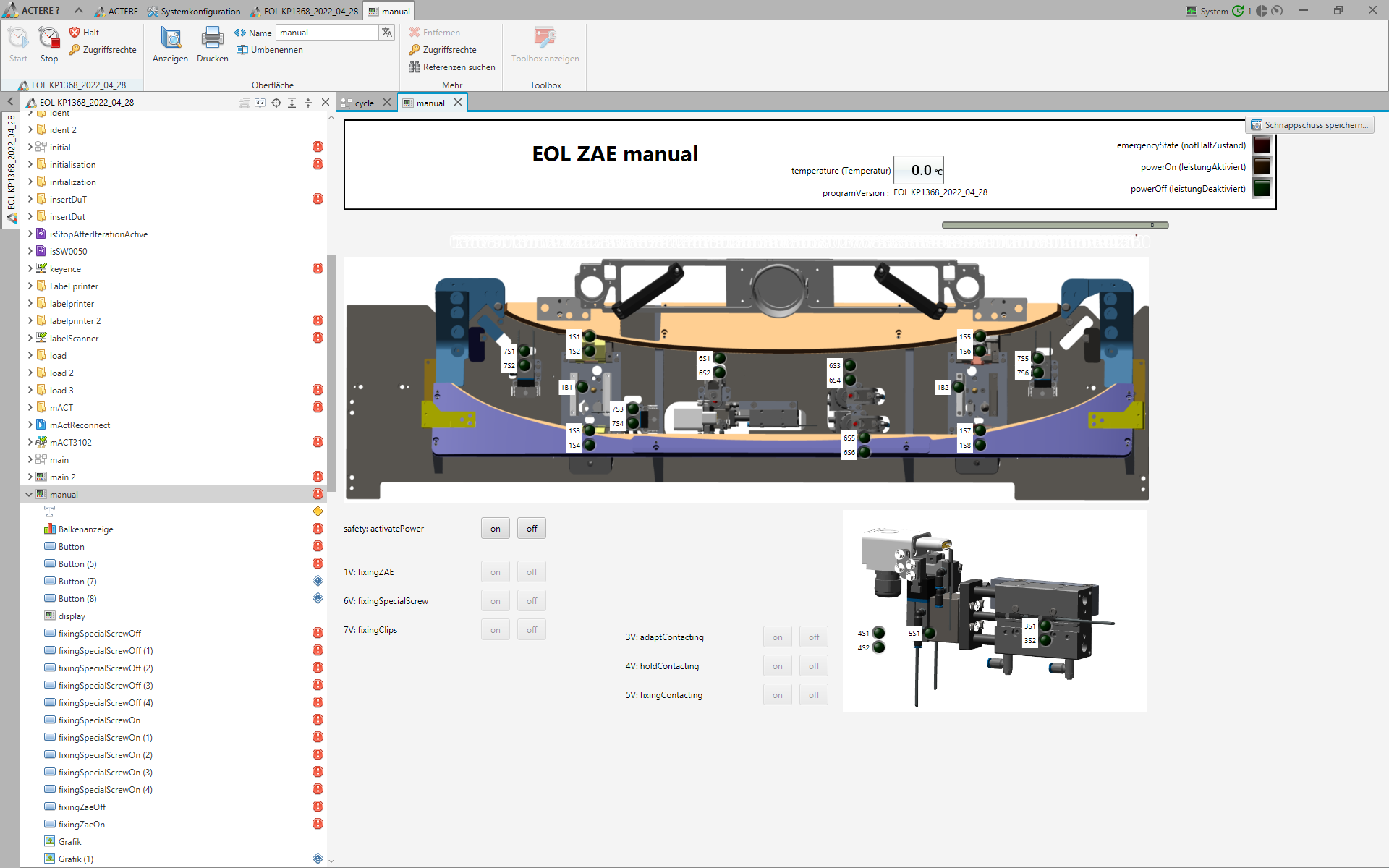

Die eigentlichen Test- und Steuerungsaufgaben werden in den Projekten verwaltet. Projekte sind der zentrale Einstiegspunkt zur Erstellung und Visualisierung von Abläufen und Benutzeroberflächen.
ACTERE unterstützt das gleichzeitige Ausführen von mehreren Projekten. Ein Türentester mit mehreren Türen ist dafür ein gutes Beispiel.
Ein Projekt besteht aus:
– Projektspezifischer Hardware
– Aktionen und Bedingungen
– Sequenzen
– Oberflächen
– Verzeichnisreferenzen
Virtual Twin System (VTS)
Das Virtual Twin System (VTS) der KARING GmbH kann vielfältig zum Einrichten, Steuern und Optimieren von Bewegungsabläufen im Produktivsystem von Robotern und Aktuatoren eingesetzt werden. Im Besonderen bei Anwendungen bei denen die Zugänglichkeit zu dem System durch z.B. eine Klimakammer stark eingeschränkt ist.
In Verbindung mit der ACTERE Software kann der Bediener z.B. mit der Maus des PC verschiedene Punkte virtuell einrichten und speichern; der gleiche Vorgang kann mittels VR Hardware durchgeführt werden, dabei werden dem Bediener auf dem Bildschirm über verschiedene Farben mögliche Kollisionen visualisiert und die entsprechenden Koordinaten angezeigt.
– Freies Bewegen im virtuellen Raum
– Einrichten, Steuern und Optimieren
– Teachen mit VR Brille
– Import von z.B. Prüflingen als 3D Modell
– Virtuelle Inbetriebnahme
– Taktzeituntersuchung
– Schulung am virtuellen System
– Service Anwendungen
– ACTERE Software
Schnittstellen
Mit der ACTERE können Sie auf ein umfangreiches Portfolio an Schnittstellen zugreifen
Testmanagement-Systeme
Automotive Bussysteme:
CAN, CANoe, OEM spezifisch (z.B. ODIS, XIL)
Automation Bussysteme:
PROFIBUS, PROFINET
Steuerungssysteme:
S7, WinAC, FUP
EA-Systeme:
ET200S, IOC, DuT-A Modular, Spider8,
CTS, Wago, Epos, FUP, Yokogawa
Weitere Systeme:
RFID Lese- und Schreibgeräte
Drucker, Scanner
Datei-, Datenbanksysteme und
Visualisierungstafeln
interne Kommunikation
HBM
NI
µAct, mini-Act
Node Red
Git-Anbindung
